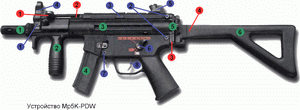

Кликните на картинку, чтобы просмотреть схему общего устройства мр5-pdw (#1)

Кликните на картинку, чтобы просмотреть схему общего устройства мр5-pdw (#1)

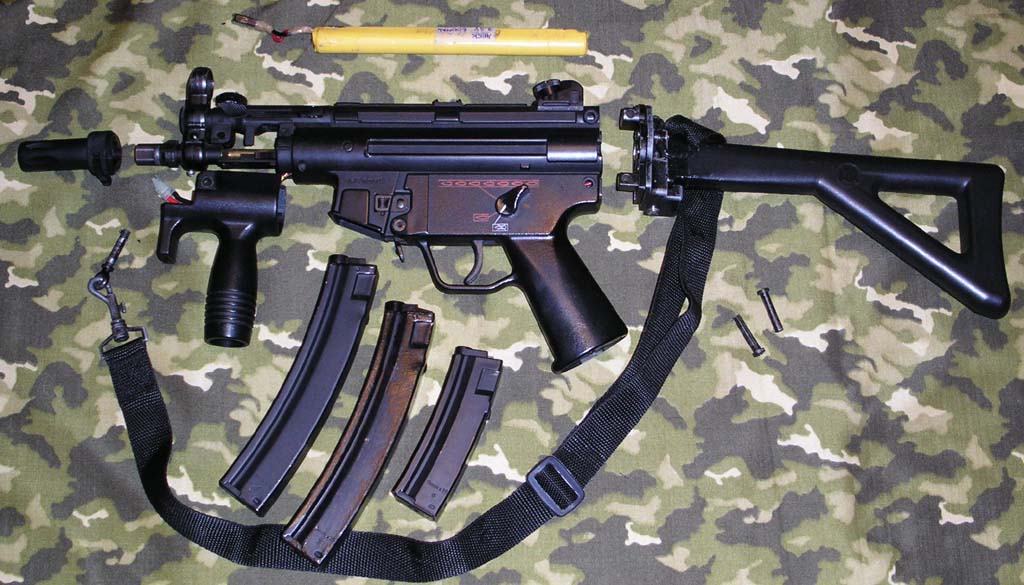

Мр5К, как и его PDW-модификацию, можно быстро и без особых проблем разделить на несколько крупных узлов. На схеме номер 1 они выделены зеленым цветом; схема номер 2 демонстрирует фотографию разобранного Мр5К-PDW, где можно посмотреть на то, как эти модули, отделенные друг от друга, выглядят в реальности.

Как вы уже поняли сами, в Mp5K-PDW таких крупных деталей шесть - это: пламегаситель* (1); цевье (2); корпус (3), магазин (4), задник корпуса (5) и складной приклад* (6). При этом звездочками в данном списке отмечены те из них, которые наличествуют только у Mp5K-PDW (как у более сложного с технической точки зрения AEG'а). Однако, не будем забегать вперед и начнем по порядку.

(1) Пламегаситель*. Откровенно пластмассовый по внешнему виду и ненадежный по исполнению. Крепеж пламегасителя представляет собой особый зажим, прижимающий его внешний корпус к двум из трех выступов на внешнем стволе ЭПО (см. схему установки пламегасителя). В связи с таким устройством, эта деталь имеет дурацкое свойство очень быстро расшатываться (в связи с ослаблением пружины и стиранием внутренней стороны защелки выступами ствола), после чего начинает мило тренькать в такт шагам владельца и люфтить на 2-3 градуса вдоль продольной оси канала ствола и настолько же - вдоль поперечной. К тому же, одновременно с появлением такого люфта наблюдается и потеря жесткости крепления пламегасителя к стволу, в связи с чем он может быть легко и не напрягаясь прокручен на 5-10 градусов из стороны в сторону. Впрочем, этот люфт легко фиксится посредством легкой хирургической операции на крепеж (см. раздел "Доводка"). Пламегаситель не выполняет никаких конструктивных функций и нужен только для придания антуража, что ему с блеском не удается. На мой взгляд, абсолютно лишняя деталь, которую надо немедленно свинтить и куда-нибудь убрать, причем желательно - подальше. Есть только на Mp5K-PDW.
(2) Цевье. Стандартная часть и Mp5К, и Mp5K-PDW. Крепится к корпусу штифтом №1, отличающимся от других петлеобразной головкой (в связи с тем, что он используется одновременно как передняя антабка) и наиболее сильной пружиной фиксатора. Под цевьем скрыты электропровода с предохранителем, соединяющие батарею и двигатель ЭПО, а так же регулятор hop-up'а (см. далее).
(3) Корпус. Корпус Мр5К, как и корпус любого другого AEG - это самый главный узел, можно сказать, средоточение всего-чего-только-можно. Если у вас разбито вдрызг цевье или потерян приклад - ЭПО все равно будет стрелять, а вот если возникают какие-то проблемы с корпусом и/или его начинкой: Впрочем, не будем о грустном. Корпуса Мр5К и Мр5К-PDW - отличаются легко и сразу - по длине ствола, выступающего за переднее прицельное приспособление - т.е. мушку в защитном кольце. При этом здесь явно выигрывает PDW - ее стволик составляет 141 мм, а потому он выступает вперед на целых 3 см., в то время как у Мр5К ствол не выступает из корпуса AEG вообще. При ближайшем рассмотрении внешнего ствола PDW, на нем обнаруживаются стандартные устройства для крепления навесных приспособлений: 14мм. резьба, скрытая под защитным колпачком (изготовлен из желтого металла) и три стандартных выступа, на которые у PDW в базовой модификации закрепляется пламегаситель. Так же на корпусе находятся - двухсторонний переключатель режимов стрельбы (см. <органы управления>), а так же заднее и переднее прицельные приспособления - т.е. уже упоминавшаяся мушка в защитном кольце (прибита намертво) и поворотный целик (может быть легко удален с помощью стандартной крестовой отвертки, ибо держится он на одном болте). Внутреннее устройство этого ЭПО я опишу позже, когда руки дойдут и когда я наконец разживусь своим собственным цифровым фотоаппаратом - ибо на пальцах устройство гербокса не описать, а разбирать его под вопли знакомой девушки "Быстрее, быстрее!! Мне фотик сегодня уже надо - я ведь в гости вечером иду..." - редкое извращение, череповатое всяческими никому не нужными проблемами :(.
(4) Магазин. Мр5К использует стандартные для всей серии Мр5 магазины - 50-зарядные механические, 200- и 240-зарядные бункерные и 1000-зарядные магазины барабанного типа. Единственное отличие Мр5К от любой другой модели ЭПО данной серии - поставляющийся в стандартном комплекте короткий, 28-зарядный магазин (в оригинале рассчитанный на 20 патронов 9х19 мм или 15 - 10,2х19), 2-3 шара из которого при стрельбе все равно остаются в приемнике магазина и выпадают при отсоединении оного. Единственная причина, которая приходит на ум - слабая пружина и короткий подающий штифт, действительно вызывают этот раздражающий эффект. Однако заморачиваться за исправление этого просто так (а не из-за естествоиспытательского интереса - как это было у меня) нет никакого смысла - ибо при удлинении штифта объем магазина сокращается все на те же 2-3 шара и единственное, чего можно добиться, потратив кучу времени и сил - это решить проблему с их выпадением при отсоединении данной детали от самого ЭПО.

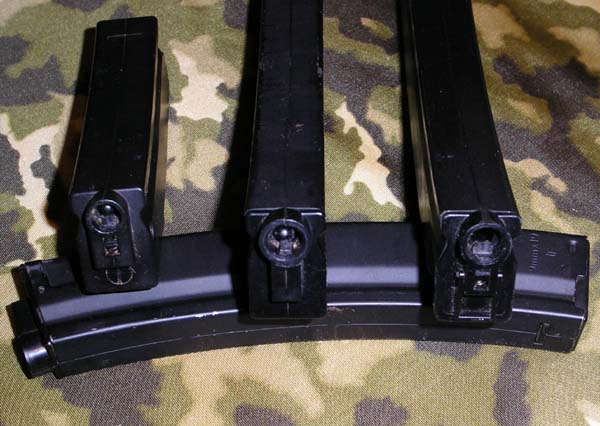

На фотографии изображены (слева - направо, емкость в оригинале/емкость страйкбольного варианта): короткий магазин Мр5К (15 патронов/28 шаров), стандартный магазин (30 патронов/50 шаров), бункерный магазин (30 патронов/200 шаров); Кликните на картинку для увеличения.

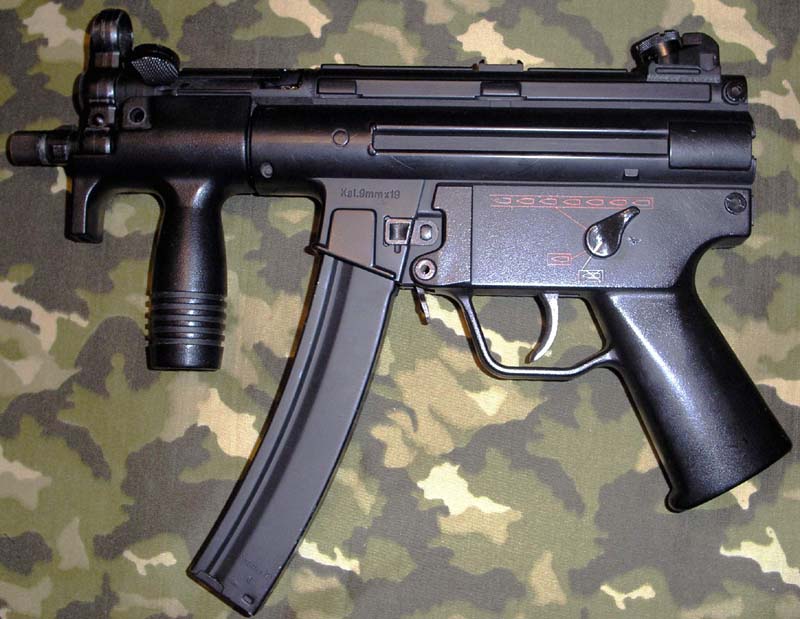

(5) Задник корпуса. Единственная часть (за исключением ствола), существенно отличающаяся у Мр5К и Мр5К-PDW. Дело в том, что у PDW задник играет лишь роль заглушки корпуса и крепления складного приклада, в связи с чем в этой детали присутствуют 3 отверстия (два из них предназначены для болтов, на которые крепится приклад и третье - вспомогательное, в которое вставляется конец втулки, закрепленной на шарнирном модуле приклада - с другой стороны к этой втулке крепится антабка) и использование этой модели Мр5 со снятым прикладом представляется чересчур опасным, особенно если учитывать то, что крепежные отверстия <смотрят> непосредственно на гербокс. Естественно, что эта проблема может быть решена переустановкой задней антабки с крепежа приклада на задник корпуса и закрытием <лишних> отверстий родными болтами с подобранными к ним гайками. Однако, в данном случае, на мой взгляд, игра не стоит свеч; Гораздо легче и куда более безопасно (вы помните - болты находятся напротив задника гербокса) озадачиться покупкой задника от Мр5К в качестве запасной детали, устанавливаемой загодя в случае неминуемого CQB. Однако, проблема существует и здесь - насколько я понял, подобных деталей в свободной продаже на том же WGC нет и взять их можно только с рук или в комплекте с отдельным Мр5К, что в данном случае весьма печально и еще более - накладно.

Кликните на картинку для увеличения.

(6) Складной приклад*.Достаточно удобное устройство плечевого упора, принятое в реальной жизни из-за его надежности (реже складывается от отдачи при стрельбе) имеет как ряд плюсов, так и ряд минусов. К плюсам этой модели можно отнести надежность конструкции, производящей впечатление монолита, хорошую балансировку оружия (при разложенном прикладе баланс находится где-то в районе спускового крючка, что позволяет легко использовать оружие одной рукой), а так же общее удобство приклада для человека среднего роста. К минусам же большинство пользователей Мр5К-PDW неизменно относят невозможность нормального удержания оружия за переднюю рукоять при сложенном прикладе и его нерегулируемую длину. Так же, можно отметить заметный люфт приклада вдоль продольной оси AEG, который, в принципе, вполне устраним обычными подручными средствами (см. раздел "Доводка").
В прикладе такого устройства может быть размещена батарея (идея и иллюстрация позаимствована с Arnie's Airsoft), однако это существенно изменяет балансировку оружия и добавляет дополнительный ворох проблем, связанных, в первую очередь, с проводами, проходящими прямо через стык задника корпуса и передней (т.е. прижимаемой к заднику) части приклада.

Собственно говоря, это все, что можно сказать про общее устройство этих AEGов. Как вы понимаете сами, Мр5К и Мр5К-PDW практически идентичны. Их самые главные отличия - это наличие у последнего совершенно не нужного пламегасителя, не совсем удобного приклада и чуть более длинного ствола, что, конечно, делает покупку PDW более экономически выгодной и оправданной (оба этих привода стоят практически одинаково), однако абсолютно не решает вопрос выбора - ибо то, что покажется одному панацеей, другого будет приводить в ярость. Как я еще не раз скажу на протяжении этой статьи - решающим фактором в свершении выбора должно быть то, как ствол ляжет вам в руки... ибо покупать какой-либо "экзотический" привод по фотографии - это все равно, что идти через болото темной ночью - конечно, можно и дойти до сухого места, однако шанс этого, прямо скажем, не велик.

4. Органы управления; Настройка; Hop-Up
Органы управления любым оружием делятся на три группы: органы управления стрельбой (переводчик огня и спусковой крючок), прицельные приспособления, а так же подающий (или питающий) механизм - а именно магазин, его крепеж и приемник. Однако мы начнем наш обзор с самого интересного для нас - того, что все время будет находится у нас на виду - с прицельных приспособлений.

Органы управления ЭПО Итак, стандартные прицельные приспособления Мр5К состоят из мушки, находящейся в защитном кольце (это обеспечивает практически 100% вероятность того, что ствол не зацепится за вашу одежду и/или подсумки/рюкзаки/разгрузжилеты при попытке извлечь его и открыть огонь) и поворотного целика, сделанного в форме барабана с прорезями различной ширины. Если честно, то я был очень сильно разочарован подобным поворотом событий - ибо до PDW я держал в руках только Мр5А4 и Мр5SD6, у которых в барабане были сделаны не прорези, а отверстия различного диаметра, что делало прицеливание более удобным. Но - против кармы не попрешь, к тому же, в условиях ближнего боя на детальное прицеливание все равно нет времени и стрелять приходится что называется "в туда", ориентируясь по положению ствола и полету шара... хотя я надеюсь все-таки где-нибудь разжиться поворотным целиком от SD или А-серии Мр5 и поставить его на место поставляемого стандартно прицельного приспособления данного типа O. Так же на Мр5К и PDW, как и на любой другой ствол Мр5-серии может быть установлено специальное крепление (мостик), на 20-мм. планку которого в свою очередь устанавливаются всевозможные оптические и коллиматорные прицелы. Смысла в оптике на Мр5К я не вижу никакого, но вот, например, если говорить о каком-нибудь коллиматоре открытого типа - то почему бы и нет? Короче говоря, если оценивать прицельные приспособления Мр5К по пятибалльной системе, то они с легкостью набирают положенные им 4 балла.

На первой фотке - мушка в защитном кольце, на второй - поворотный целик.

Магазин, его защелка и приемник существенно разнятся по своему исполнению. Если сам магазин и его защелка сделаны а)из металла и б)очень четко и качественно, то приемник магазина а)пластиковый, как и весь корпус (но это не так уж и страшно), б)незначительно, но велик, в связи с чем магазин люфтит и периодически поскрипывает. Впрочем, по сведениям очевидцев, этим болеют практически все AEG'и - и серия Мр5 - отнюдь не является исключением. За что данный девайс и получает вполне заслуженную "тройку".
Ну и, наконец, органы управления стрельбой. К ним у меня тоже есть претензии, но они относятся вовсе не к конкретным моделям ЭПО, а к МР5 серии вообще. В основном эти претензии сводятся к расшатывающемуся с течением времени и начинающему неточно переключать режимы, переводчику режимов огня/предохранителю. Не понятно, с чем это связано, но, видимо, это какие-то конструктивные глюки, сделать с которыми, не разбирая AEG и дотошно не разбираясь в его конструктивных тонкостях, ничего нельзя. В остальном - никаких вопросов не возникает и возникнуть попросту не может. Все сделано по уму, добротно и правдоподобно. Клейма, обозначающие режимы огня, точно скопированы с реального прототипа (кстати, тоже - Мр5К третьей серии O) и понять их может любой, даже неграмотный человек. Спуск мягкий, без рывков и заеданий. Благодаря этому, скажем, пользуясь ЭПО, поставленным на "автомат" вполне можно стрелять одиночными выстрелами, коротко нажимая на курок и отпуская его сразу после звучного "рявк!" компрессора. В общем, не считая глюков с предохранителем, наша малышка в этой номинации заслуживает ровно пять баллов и в результате получает крепкую "четверку" за удобство в обращении в бою.
HOP-UP. Однако, удобство в обращении с ЭПО складывается и из удобства оружия в боевой ситуации, и в небоевой - т.е. из удобства настройки Hop-Up'а оружия под условия, в которых вам предстоит играть. На Мр5К регулировка Hop-Up'а сделана несколько неудобно с одной стороны, и наоборот - очень удобно - с другой. Поясню этот парадокс: для регулировки данного механизма на Мр5К вам придется снять цевье, вынув штифт №1, произвести регулировку, а затем установить цевье на место (что в боевых условиях не то чтобы невозможно, но, скажем так, крайне затруднительно). Однако, такое расположение рычага регулировки приводит к тому, что сбить его (как часто бывает с другими моделями Мр5 - например, с А4) - практически невозможно. Конечно, исключения имеются и в этом случае; однако, здесь они так же, как и в остальном, подтверждают правило: для свершения этого хитрого действа (т.е. непроизвольного сбива Hop-Up'а) вам придется снимать-надевать цевье раз десять подряд, при этом через раз пытаясь надеть его неверным способом.
Однако, вернемся к регулировке. Как видно на фотографии, регулятор представляет собой планку, передвигаемую по направляющим, скрытым в корпусе ЭПО. При передвинутой в крайнее заднее положение, Hop-Up выставляет максимальную подкрутку шарика (он уходит вверх по крутой дуге на расстоянии метров в 25-30 от дульного среза), при установленной в крайнее переднее положение - подкрутка шарика отсутствует. На мой взгляд оптимальное положение регулятора Hop-Up'а - при расстоянии примерно в 1/3 от общей длины <направляющей> до начала планки, однако, этот результат актуален для моей Мр5 с установленной на ней пружиной М100 и хорошо промазанными силиконом <потрохами>. Возможно, для базовой модели оптимальное положение регулировки будет отличаться, причем весьма существенно.

ВНИМАНИЕ! Обратите внимание на то, что действие Hop-Up'а полностью восстанавливается после смазки механизма ЭПО силиконовой смазкой примерно после двухсот выстрелов, но никак не раньше.

5. Стрельба из Мр5К-PDW

Ну чем мы хуже м-ра Андерсона? (кадр из к/ф "Матрица")

Ну... Даже не знаю что тут сказать. Первое, на что обращаешь внимание - это необычный "рявкающий" звук компрессора, существенно отличающийся от звука других AEG'ов. Мне он показался ... немного странным, но, тем не менее, понравился. По крайней мере, эти маленькие звереныши создают впечатление реального оружия - выстрел звучит достаточно громко и четко; особенно при стрельбе в автоматическом режиме. К тому же при автоматической стрельбе после установки сотой пружины присутствует вполне ощутимая отдача, вызываемая, видимо, отверстиями в цилиндре (цилиндр Мр5 пропилен, чтобы не создавалось излишнее давление в канале ствола, негативно действующее на шары при стрельбе очередями) и реактивной силой (которая, как известно, действует в обе стороны с равной силой) распрямляющейся пружины. Впрочем, отдача слишком слаба, чтобы оружие "плясало" в руках, но она так или иначе ощущается и придает больший реализм процессу изничтожения картонной мишени (коробка от видеокарты - а что еще будет расстреливать сисадмин? - работает идеальной мишенью: ее лицевая стенка (на которую наклеивается непосредственно мишень, купленная в оружейном магазине, фотография любимого декана и т.п.) пробивается насквозь, но дальше коробки шар не улетает, а остается внутри - на радость вам и счастье мамы, недовольной тем, что шары валяются по всей квартире и постоянно попадают рикошетом в тапки, ботинки и т.д., чем сильно мешают ходить) или отстрелу живого противника в лесах нашей необъятной родины :)
Спуск у третьей версии модели Мр5К очень плавный, без рывков и "проваливания" курка, которыми грешили старые ее модификации. К тому же при положении "автоматический огонь" при кратковременных нажатиях на курок, возможно ведение полуавтоматической стрельбы, что очень удобно (не требуется дергать переключатель режимов огня туда-сюда в пылу боя). Вообще, спуск курка в режиме "автомата" напоминает стрельбу из AUG'а, в котором, как вы знаете, имеет место быть двухпозиционный ударно спусковой механизм, обеспечивающий ведение как одиночной, так и автоматической стрельбы без переключения отсутствующего как класс регулятора. Короче говоря, мне очень понравилось.
При стрельбе с 10 метров с разложенным складным прикладом и без упора, выпущенная из моей PDW (напоминаю, на ней стоит усиленная пружина - М100) длинная очередь (весь короткий магазин - 24-26 шаров) укладывается в 11,5 сантиметровый круг стандартной маруевской мишени, идущей в комплекте с приводом, превращая его в сплошное месиво из прорванного картона подложки и бумаги самой мишени. При стрельбе одиночными разброс еще меньше, и при должном опыте стрелок вполне способен уложить все 25 шаров во внутренний, черный, круг, диаметр которого составляет 7 сантиметров. Этот факт был продемонстрирован мне моим братом - учеником Суворовского военного училища... впрочем, сам я таких впечатляющих результатов добиться не смог, хотя и очень старался. В общем и целом, МР5К - на редкость точна для оружия с такой маленькой длиной ствола и потому, как сказал один из моих знакомых, " в CQB рулит однозначно".

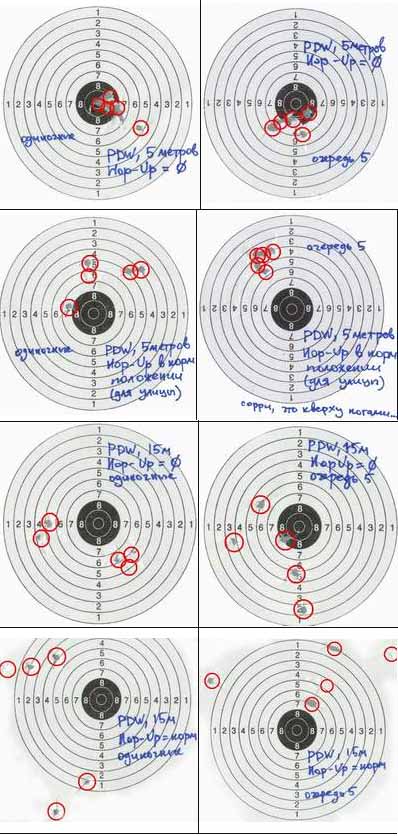

По специальному заказу народных масс (в лице тов. prockofev'а) мною был проведен тест на точность стрельбы на дистанциях 5 и 15 метров. Результаты - перед вашими глазами:

При этом необходимо учесть, что размеры мишени в диаметре составляет всего 8 см. (!), размеры внутреннего, черного круга - вообще меньше двух (!), а стрельба велась без упора, с примкнутыми для чистоты эксперимента длинными спаренными магазинами (они весят существенно больше, нежели маленький рожок, поставляющийся в комплекте с PDW) шарами Academy (Корея) весом 0,11 гр. Только не спрашивайте, почему не 0,2 или не 0,25 - я могу ответить сразу: на момент проведения данного теста у меня их просто не было.

Как видите, малышка просто зверь, просто у стрелка руки кривые... :( Однако, подобную точность она демонстрирует лишь на коротких дистанциях, а со стрельбой на дальние дистанции дела обстоят гораздо сложнее. Впрочем, в дальнейшем, я планирую провести тест на точность для дистанций в 20 и 30 метров, но это - когда в оружейном появятся нормальные, а не такие мизерные мишени, Пока лишь скажу, что на 25-30 метровом расстоянии из 10 шаров, выпущенных в автоматическом режиме, в ствол сосны (диаметр у корня - около 1,5 метров) попадает только 5-7, а остальные уходят в молоко. И это - в абсолютно безветренную погоду. При стрельбе очередью в ту же сосну попадает еще меньше - всего около 4-6 шаров... Однако, на большее рассчитывать при длине ствола всего в 11-14 см. и не приходится.
Конечно, некоторые извращенцы (не будем показывать пальцами) ставят на PDW длинный, почти что тридцатисантиметровый стволик калибра 6,04 мм., а сверху (на резьбу внешнего ствола) навинчивают глушитель, чтобы этот самый стволик скрыть. Естественно, что таким образом точность оружия возрастает в разы, однако, в этом случае теряется главный плюс Мр5К - ее компактность. В случае, если вас интересует действительно точное и компактное, что называется "из коробки" оружие - обратите внимание на Р90. Однако, учитывайте и то, что этот ствол построен по схеме буллпап - а значит общаться с ним будет, по крайней мере, непривычно.

6. "Доводка" привода; Дополнительные устройства

ЭПО Мр5К-PDW - это сложная электромеханическая конструкция, втиснутая в корпус модели в масштабе 1:1. И как у любой сложной конструкции, а так же, как и у любой масштабной модели (говорю как заядлый коллекционер :) ) есть не только свои достоинства, но и недостатки. Именно этим недостаткам. а вернее - их устранению - и посвящен этот раздел.

Сначала зададимся вопросом - почему я говорю именно о PDW-модификации? А дело тут заключается в том, что основные проблемные зоны, существующие и у Мр5К и у PDW - идентичны. Однако, PDW имеет ряд своих собственных, порой - весьма неприятных и ощутимых глюков, которые отсутствуют у Мр5К. И вообще - с недостатками у К-модели как-то проще - там просто нет тех деталей (приклада и пламегасителя O), которые могут давать основные негативные, т.е. раздражающие и мешающие жизни нормального страйкбольщика, эффекты. Итак, перечислим основные недостатки этих моделей ЭПО и попробуем с ними разобраться:

1) Отверстие в корпусе ствольной коробки сразу за рукояткой затвора и у Мр5К, и у PDW (на схеме - зоны 1 и 2);
Это один из самых противных недостатков конструкции данного AEG'а. И главная причина противности этого недостатка заключается в том, через эту дырищщу кокетливо торчит желтый бок батареи, а длина этого отверстия составляет около 2 см.
Короче, эта дырка совершенно портит внешний вид оружия и превращает ЭПО на это раз уже совершенно точно - в детскую игрушку. Естественно, что смириться с таким нельзя - следовательно, будем лечить нашу красавицу старыми дедовскими способами. Способ первый - самый простой - покрасить переднюю часть батареи (из которой торчат проводочки и которая, собственно говоря и светится в дырочке) в "радикально черный цвет" нитроэмалью или чем-нибудь таким же радикальным. (Обратите внимание, что аккумуляторные сборки иногда скрепляются пленкой, краска на которой не держится абсолютно). Способ второй - обклеить переднюю часть батареи тонким черным скотчем (см. фото справа). Правда, тогда батарея не влезает в корпус AEG'а; Для того, чтобы ее впихнуть туда придется ослабить затяг двух болтов, развести половинки корпуса, засунуть батарею внутрь и снова закрыть корпус. Правда, это полностью исключает возможность замены батарей в боевых условиях; да и вообще - после этой операции заряжать батарею, скорее всего, придется так же не вынимая из корпуса... но, как говорили древние "красота требует жертв"... :)

2) Люфт пламегасителя у PDW (описание проблемы есть в разделе "основные узлы");
Основная проблема пламегасителя изложена в разделе "общее устройство": этот девайс имеет дурацкое свойство очень быстро расшатываться (в связи с ослаблением пружины и стиранием внутренней стороны защелки выступами ствола), после чего начинает мило тренькать в такт шагам владельца и люфтить на 2-3 градуса вдоль продольной оси канала ствола и настолько же - вдоль поперечной. Единственный способ разрешения данной проблемы без выкидывания этой части ЭПО нах.. - наклеить на внутреннюю сторону защелки тонкую полоску лейкопластыря, которая не даст крепежу расшатываться и добавляет этой подвижной части замка дополнительную толщину, благодаря чему пламегаситель начинает держаться гораздо прочнее и перестает люфтить.

3) Люфт приклада у PDW (на схеме - зоны 3 и 4);
Этот дефект возникает в трех случаях: при расклеивании двух половинок пластиковой части приклада, при расшатывании крепления задника корпуса, или - что случается чаще всего - при ослаблении болтов, крепящих приклад к этому самому заднику корпуса. Если третий, наиболее часто встречающийся вариан т этой проблемы решается легко и не напрягаясь - неужели кому-то сложно затянуть 2 болта крестовой отверткой? - то остальные два случая носят гораздо более серьезный характер и для устранения этих проблем нужно приложить определенные усилия.
Если ваш приклад начинает расшатываться в зоне, отмеченной на схеме номером 4, то для устранения этого деффекта вам придется закупиться клеем "Момент", модельным клеем (типа ацетона, разъедающим пластик и сплавляющим его заново), а так же ножом с тонким лезвием и изолентой. Сделать нужно следующее: развести пластиковые половины приклада ножом (будьте внимательны - эти половинки удерживаются вместе стальными штифтами, коих в прикладе целых 12 штук), и проклеить окончания этих пластиковых деталей (половинок приклада) и находящийся в непосредственном контакте с ними железный крепеж, являющийся частью шарнирного механизма, позволяющего прикладу складываться и крепящегося на задник приклада уже упоминавшимися ранее двумя крестовыми болтами. Особое внимание надо уделить двум моментам: первое - необходимо не допустить попадания "Момента" на стыки пластиковых половинок приклада - эти места затем надо будет проклеить модельным клеем, чтобы обеспечить максимальную прочность конструкции; и второе - нужно тщательно (!) проклеить гнезда пластиковых штифтов, фиксирующих железный крепеж шарнира в нужном положении между "половинок" приклада. После того, как вы выполнили данное поистине мистическое действие O, сходите попейте чай - дайте "Моменту" немного подсохнуть. Однако, не уходите на кухню надолго и возвращайтесь минут через пять - именно через это время начинается вторая, самая сложная и интересная фаза нашей операции. Как вы понимаете сами, чтобы закончить ремонт, вам нужно намазать модельным клеем стык половинок приклада, а затем закрыть его и с силой обмотать изолентой, чтобы обеспечить плотный контакт всех частей конструкции на время засыхания клея. Во время этого вам необходимо обратить внимание на следующие моменты: 1) Модельный клей очень быстро сохнет - так что даже не пытайтесь промазать стыки обеих половинок. Промажьте одну - этого хватит вполне, и приклад будут держаться как влитой;
2) Кроме того, что он быстро сохнет, модельный клей представляет собой жидкость, а потому имеет свойство течь; при этом по засыхании он оставляет весьма неприятного вида следы на пластике. Поэтому при проклейке стыков обратите внимание, на то, чтобы излишки клея стекали по внутренней стороне приклада - там их все равно никто не увидит;
3) Время, за которое сохнет клей для моделек, поставляющийся фирмой "Звезда" - около 5-7 минут... а вот "Момент" сохнет 10-15 часов... Все это время изоленту снимать не рекомендуется! Пусть она остается прикладе сутки или даже двое - для верности... А если взять изоляционную ленту черного цвета (она продается в некоторых строительных магазинах) или толстый черный скотч - то никто и не заметит, что ваш приклад чем-то там обмотан... В таком случае вы даже можете утром ехать на игру, проклеив приклад вечером. Правда, в этом случае лучше все-таки брать изоленту, нежели скотч - она имеет матовый оттенок, а потому не блестит на солнце.
Самый сложный случай - расшатывание самого крепления задника к корпусу Мр5К. Знающие люди говорят, что это вызвано расшатыванием штифтов в гнездах корпуса и с этим можно бороться их заменой на штифты незначительно большего диаметра - например, такие, какие стоят в реальном Мр5К. Однако, где можно купить/достать/ украсть оружейные штифты для боевого Мр5 никто мне почему-то не объяснил... А жаль. Так же один из моих знакомых справлялся с этой проблемой подкладывая под задник корпуса 4-мм. пенку (кусочек туристического коврика). И действительно - в этом случае люфт прекращается... однако, данная подложка оказывает излишнее давление на заднюю стенку компрессора, а потому я сомневаюсь в том, что подобная игра стоит свеч и не выйдет в конце концов боком, а потому не рекомендую.

Дополнительные устройства к PDW идентичны доп.устройствам всей Мр5-серии, т.к устанавливаются на стандартные крепления: мостик, устанавливаемый на пазы корпуса (как было сказано выше, этот мостик имеет 20мм. планку стандарта НАТО, на которую устанавливаются практически любые оптические и коллиматорные прицелы) и 14мм. левостороннюю(!) резьбу на срезе ствола (честно говоря, в наличии этой резьбы у К-варианта я сильно сомневаюсь - это связано с тем, что у данной модели нет и явно выраженного выступающего из корпуса среза ствола, поэтому буду говорить только о PDW, у которого эта резьба точно есть). Исходя из этого, можно с легкостью заключить, что это ЭПО принимает все виды стандартных для установки на этот тип резьбы глушителей/звукоподавителей/устройств для подсветки шаров в условиях темного времени (трасеров) ну и т.д. Так же для данного оружия могут быть приобретены различные "нестандартные" магазины - типа бункеров барабанного типа или сдвоенных бункеров, имитирующих связку из двух магазинов, во внешнем из которых находятся муляжи боевых боеприпасов. К тому же на эти приводы могут быть установлены постоянный или складной телескопический приклады для Мр5-серии, а так же специально выпускаемые для "К"-серии модификации цевья (без второй ручки, с тактическим фонарем или лазерным целеуказателем и.д...) Короче говоря, из Мр5К, а уж тем более из PDW можно сделать абсолютную конфетку - было бы желание и деньги.

На тему изготовления каких либо "своих", самодельных прибамбасов к этой модели я могу посоветовать лишь рецепты для изготовления спаренных магазинов (т.е. пары магазинов, соединенных вместе, а потому позволяющих менять магазин быстро и без ползанья по карманам разгрузки) и ремня для переноски. Начнем с магазинов. Идея о спаренных магазинах далеко не нова - соединенные попарно магазины используются и в страйкболе, и в реальной жизни издавна. В частности, для Мр5-серии на Wargamer'e существует стальная спарка-защелка, соответствующая реально существующей; однако по Сети гуляет множество, прямо скажем, не совсем восторженных мнений о качестве ее исполнения и жесткости закрепления магазинов относительно друг друга с ее помощью. К тому же, стоит ли тратить кучу далеко не лишних денег на то, что можно сделать самому при помощи самой обычной изоленты и куска картона? Я думаю - не стоит. Так что тем, кто со мной согласен, я советую запастись ножницами, маркером, куском гофрированного (толщина 5-6 мм.) картона (он используется, например, при изготовлении коробок для электроники), черной изолентой (некоторые используют зеленую + куски камуфляжной ленты, однако, это оправдано только для "летней модификации" данного приспособления), ну и, наконец, парой магазинов от Мр5 - подойдут как длинные, так и короткие. Вся операция по изготовлению спарки может быть условно разделена на четыре этапа и займет у вас максимум 10 минут.
Во-первых, вам необходимо вырезать из картона кусок, представляющий из себя по форме магазин (для этого обводим его маркером, а затем обрезаем отступая 2-3 мм. от внутренней границы линии), а по длине составляющей примерно 2/3 (минимум - 1/2) от него. Второе действие - закрепить этот кусок на один из магазинов изолентой; Третье - аккуратно соединить оба магазина таким образом, чтобы кусок картона оказался между ними (если сматывать их просто так, то придется делать это подающими пружинами в разные стороны, причем - с весьма существенным смещением (2-3 см.), т.к. в противном случае горловина приемника магазина будет мешать). В завершение второго действия рекомендуется провести проверку получающегося устройства на возможность вставки обоих магазинов в приемник ЭПО; Четвертое действие носит чисто косметический характер - нужно проклеить двумя кусками изоленты просветы между магазинами (в принципе это не обязательно - однако, торчащий срез картона не только выглядит не очень эстетично, но и может разбухнуть и начать рваться при попадании на него воды) и закрепить концы этих кусков еще двумя длинными полосами, обернув их вокруг обоих магазинов по краям обмотки. Ну, собственно говоря, вот и все.

Плюсами данной конструкции являются: общая дешевизна; простота изготовления и разборки (если вам вдруг захочется это сделать); отсутствие люфта магазинов относительно друг друга при подсоединении и переноске; а так же то, что изготовленными таким образом спаренными магазинами можно пользоваться сразу после изготовления. Конечно, если у вас есть лишние 30 баксов и/или малая мастерская для работы по металлу - вам этот способ, прямо скажем, не актуален; Однако, я считаю, что за те же деньги гораздо лучше купить еще 2 длинных магазина, моток изоленты и диск с любимой музыкой - чтобы не было скучно было изготавливать еще одну запасную "спарку" :)

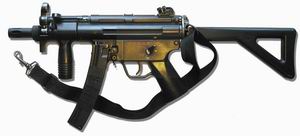

Что получилось в результате... :)

Петля для переноски.
К сожалению, здесь я могу вставить только фотографии уже готовой петли - моя девушка сшила ее при помощи швейной машины за пять минут, а потому ничего сложного в этом процессе нет.
Не знаю, какой способ переноски оружия будет удобнее вам, но всего их существует три (по крайней мере - основных). Первый вариант - стандартная петля, закрепляемая, как на АК: т.е. лента (из которой шьется ремень) продевается через заднюю антабку, на одном конце ее закрепляется обычная утяжка, через которую опять-таки пропускается все та же лента (таким образом через антабку оказывается пропущена утягивающаяся петля), а на другом конце ленты закрепляется карабин (который в оригинале цепляется за переднюю антабку). Схему изготовления такой петли вы можете увидеть здесь. Однако, использовать эту петлю можно по-разному: карабин можно цеплять как на переднюю антабку и носить Мр5К на манер автомата, так и на заднюю - и носить ствол под плечом (что было наглядно показано господином Нео в небезызвестном кинофильме "матрица" ). Такую схему переноски Мр5К-PDW используют, кстати, и бойцы S.W.A.T. - т.к. она позволяет легко перебрасывать пистолет-пулемет из руки в руку, используя его как для стрельбы с левого, так и с правого плеча (Спасибо товарищу Призраку за наше счастливое детство!). Второй вариант - тактическая (т.е. трехточечная) петля. Её схема так же есть здесь. Изготовить ее сложнее, нежели обычный ремень, но зато ее можно купить в магазине по сходной цене в 300 родных деревянных :). Единственное, что останавливает от покупки этого произведения оружейного искусства - малая длина ствола Мр5К, делающая саму фишку этой петли - т.е. ее "трехточечность" - абсолютно ненужным и досадным недоразумением.

7. Заключение; Советы новичкам

Что можно сказать в заключение всего вышеизложенного? Да я и сам толком не знаю. Мр5К - это хорошее, сбалансированное и компактное оружие, основными достоинствами которого являются приличная скорострельность - в базовой комплектации ствол выдает 750-800 выстрелов в минуту, опорожняя длинную механу на 50 шаров менее чем за 6 секунд - а так же малые размеры и высокая боевая эффективность при стрельбе на коротких дистанциях. Естественно, что применение более тяжелых шаров и установка навороченных "потрохов" может радикально изменить ситуацию, однако, всегда следует помнить о том, что повышая мощность своего AEG'а вы неизменно снижаете его надежность. Так или иначе, Мр5К/PDW не кажутся мне оптимальным выбором для боев в условиях пересеченной местности - слишком короткий ствол и слабая пружинка, установленные в базовых модификациях, не дают достаточной дальности и мощности. Однако для CQB этот AEG - просто сказка, нашедшая свое воплощение в пластике и металле... Жалко только, что metal body для Мр5К так и нет...

Однако, не будем расстраиваться и подведем итоги, оценив этот ствол по стандартной, пятибалльной системе:

Детальность модели: 3/5Присутствуют все клейма, по шрифту, изображениям и т.д. и т.п. ничем не отличаются от оригинала; Однако на пластиковом корпусе данного привода они выглядят, прямо скажем, не очень убедительно;
Надежность конструкции: 3/5Пластик, пластик и еще раз пластик. Этим сказано все... А metal body не существует в природе :( Хотя, тем не менее, зверек сделан добротно, крепко сбит и вообще - выдерживает падение с высоты пары метров на бок корпуса (проверять не рекомендуется).
Удобство привода в зданиях: 5/5Ну... Малышка рулит в любой своей ипостаси - что PDW, что просто К. В этом смысле у PDW есть некоторое преимущество - ибо при обороне приклад можно разложить, а при штурме - убрать нафиг.
Удобство привода на природе:: 2/5 Ну что тут сказать? Коротенький ствол и слабенькая базовая пружинка делают Мр5К не лучшим выбором для охоты на ближнего своего в лесах необъятной родины. Не способствует этому и малый объем батареи. Зато, если воткнуть туда М100, а за пазуху сунуть запасной аккум - все меняется до наоборот и малышка начинает плеваться шарами ничуть не хуже, а местами - даже лучше - того же самого Colt M4A1.
Удобство обслуживания: 2/5Для подключения (извлечения) батареи необходимо проводить кучу лишних операций, снимая цевье и задник корпуса, выкручивая болты или выдавливая штифты. Процедура, конечно, достаточно простая, ничего архисложного в ней нет, однако напрягает... особенно если учесть, что объем батареи всего 600Махов.
Возможность тюнинга: 5/5 Все, что относится к серии Мр5, катит и здесь. А серия Мр-5 - одна из самых широких во всей линейке Tokio-Marui да и не только. Короче говоря, были бы деньги и желание...
Соотношение Цена/Качество: 5/5 181 зеленый рубль не считая доставки, батареи и зарядки или 11 тысяч родных рублей со всем сразу и 3 магазинами в придачу за очень и очень хороший, надежный и ладно лежащий в руках привод. Конечно, за те же 11 штук можно купить и АК и М16, но вот за магазины, батарею, зарядку и все остальное вам еще придется выложить кучу американских президентов;

Общая оценка: 3,6 Самый дешевый привод серии Мр5 (и второй по стоимости вообще - дешевле стоит только FA-MAS) не многим отличающийся по качеству от своего прародителя - Мр5А4. Не знаю, как вам, но мне PDW очень и очень понравился. Рекомендуется всем начинающим страйкболистам как оружие ближнего боя (без тюнинга) и абсолютно универсальную вещь (после проведения некоторых конструктивных изменений). Как вам, например, такая, реально существующая модификация Мр5К: стандартный корпус + М120 + Системовские потроха + почти 30 см. внутренний стволик 6,04 + 17см. глушитель, навернутый на внешний ствол + коллиматорный прицел + спаренный магазин? Вот то-то же... Короче говоря, Мр5К - наш выбор!


Ну и, наконец, дам пару советов начинающим страйкболистам, только-только взявшим сии образцы японского машиностроения в свои руки: 1. Не отдавайте этот AEG в руки казуалу, любящему дешевые голливудские понты и не понимающему слово "аккуратно" - как показывает практика, люди этого типа испытывают воистину непреодолимое желание передергивать затвор, резко дергая за рукоять взвода, расположенную с левой стороны корпуса. В связи с тем, что в Мр5К (и PDW тоже) батарея находится в ствольной коробке, эта рукоятка вместо выполнения чисто декоративной функции выполняет роль извлекателя этой самой батареи из этой самой ствольной коробки (... мдя... извлекателя... ну и слово. Впрочем, не знаю, какое слово тут употребить - смысл в том, что при перемещении ручки назад, присоединенная к ней подпружиненная деталь - у оригинала являющаяся затвором - выталкивает батарею через отверстие, образующееся после снятия задника корпуса). Потому такие действия (резкие рывки ручки назад) могут привести к повреждению батареи (например, обрыву проводов - если снят задник корпуса), или облому самой рукояти затвора (в случае, если задник не снят);
2. Второй покупкой любителя долго и много стрелять, затарившегося Мр5К, должна стать запасная батарея АК-типа. Ибо 600 Мачей равны максимум 800 шарам... и это - еще при полностью заряженной батарее, не страдающей эффектом "памяти" и без учета негативных действий окружающей среды и времени (трехчасовая дорога до полигона + минусовая температура на улице = падение заряда и снижение мощности аккума);
3. При зимних играх - т.е. в мороз ниже 10 градусов, не только садится батарея, но и замерзает смазка гербокса, в связи с чем привод может отказаться стрелять в самый неподходящий момент. При этом стоит учесть, что на загустение смазки до той кондиции, при которой она не дает мотору взвести пружину компрессора, уходит от 2,5 до 3х часов - считая и доставку привода к месту действия. Поэтому рекомендуется при выезде в лес "на пострелять" зимой заворачивать ствол - благо размеры позволяют - в теплые тряпки типа куртки, которую потом (на игре) вы оденете на себя вместо цивильной одежды, в которой обычно добирается до полигона нормальный боец, не ищущий на свою за... простите, шею проблем с доблестными служителями закона.
4. Тюнинг: ни в коем случае не устанавливайте на Мр5 высокие тюнинги (типа 200 пружины)! Максимум, на что способна эта малышка - это 120 пружинка и усиленная механика компрессора (gearbox'а), даже не смотря на то, что АК-47 (с теми же самыми 3им гербоксом и 700 мотором) способен "принять на борт" даже 150-й тюнинг. Возможно, в таком положении вещей виноват пропиленный цилиндр, а возможно - короткий внутренний ствол. Так или иначе, 120 пружина - это предельный максимум для этих малышей. К тому же не стоит забывать, что если вы зарядите половину бункера из растюнингованного до "стодвадцатки" Мр5 в лицо человеку, не использующему маску, с пяти метров вы рискуете не только серьезно покалечить бедолагу, вывернувшего на вас из-за угла, но и огрестись на кучу проблем типа "а прикладом по почкам??!!"... Короче, я сомневаюсь, что Мр5К (как оружию исключительно ближнего боя - в связи с очень коротким стволом) действительно необходима 120 пружина и проблемы, связанные с ее установкой и эксплуатацией.
5. Тюнинг: при установке более мощной пружины, не забудьте озаботится покупкой 9,6V аккумулятора - его, конечно, хватает на меньшее количество выстрелов, зато скорострельность вашего маленького звереныша существенно повысится, и, самое главное, вы никогда не столкнетесь с таким неприятным явлением, как заклинивание gearbox'а при температурах, близких к нулю градусов Цельсия, возникающих из-за неспособности мотора, получающего недостаточное напряжение (понижение выходной мощности на аккумуляторе - нормальное явление при играх на открытом воздухе зимой и/или холодной осенью) взвести пружину.

Ну и напоследок - инструкция по сборке-разборке сего образца японского электромеханического зодчества:
